vernier caliper - चाहे छोटी चीज हो या बड़ी चीज इन्हे measure करने के लिए हमें किसी न किसी instrument की जरुरत पड़ती है और इन्हे मापने के लिए कोई न कोई instrument बनाया गया है जिनमे से vernier कैलिपर एक है यह एक ऐसी device है जिसमे किसी भी object को measurement किया जा सकता है।
Vernier Caliper (वर्नियर कैलिपर) का use - Height (ऊंचाई) को measure करने के लिए diameter (व्यास) को measure करने के लिए और depth (गहराई) को measurement करने के लिए use किया जाता है। इसमें हम दो scale के बीच का जो अंतर होता है उसके base पर हम इसको measurement करते है। इसका least count 0.02 mm or .001"(inch) होता है। यानी हम Vernier Caliper से कम से कम 0.02 mm or 0.001"(inch) की reading को measurement कर सकते है। parts of vernier caliper and its uses.formula of scale pdf ppt dial scale.vernier caliper use in hindi, scale in inch and video in hindi.diagram and difinition experiment observation excercise
Vernier Calipers के main components:-
main scale , vernier scale , depth measuring bar, measuring jaws
vernier caliper
Vernier Calipers का diagram - vernier caliper diagram
Img src:
wikipedia
1. outside jaws (किसी वस्तु की मोटाई को measure करने के लिए)
2. inside jaws (किसी वस्तु के अंदर की गहराई को measure करने के लिए)
3. depth probe (किसी वस्तु की गहराई को measure करने के लिए)
4. main scale(इसमें cmमें रीडिंग ली जाती है)
5. main scale(इसमें inch में रीडिंग ली जाती है)
6. vernier scale (इसमें cm में रीडिंग ली जाती है)
7. vernier scale (इसमें inch में रीडिंग ली जाती है)
8. retainer (आगे पीछे arjest करने के लिए)
Vernier Calipers का list count कैसे निकाला जाता है :-
Vernier Caliper की जो 50 readings होती है वो 49 main scale की reading के बराबर होती है। तब Vernier Caliper का list count होगा ,
(1 main scale reading=1 mm )
(1 Vernier scale reading =49/50 mm=0.98 mm)
least count =1 main scale reading -1 Vernier scale reading
तो finally हमारा least count होगा।
least count =1 mm- 0.98 mm
least count =0.02 mm (यह Vernier Caliper का least count होता है )
parts of vernier caliper and its uses vernier caliper use in hindi, scale in inch anc video in hindi aur diagram and difinition. formula of scale pdf ppt dial scale experiment observation excercise
Vernier Caliper पे reading कैसे लेते है :-
Example
Vernier Caliper की reading लेने के लिए हमें एक formula का use करना पड़ता है।
Dimension measured = main scale reading➕(vernier scale reading ❌ least count )
यहा पर main scale की reading 24mm vernier scale की reading 35mm और least count 0.02 है।
Dimension measured =
24 mm + (
35 mm ❌
0.02 mm)
Dimension measured =
24 mm +
0.7 mm
यह हमारे component की
Final reading है
= 24.7 mm

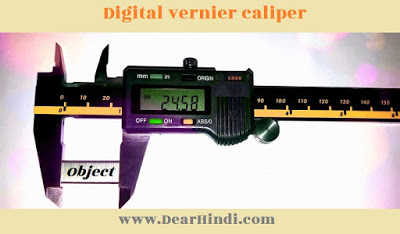

Digital vernier caliper images-
Digital वर्नियर कैलिपर-आजकल इसका उपयोग बहुत ही ज्यादा किया जाता है क्योकि digital vernier caliper में किसी भी वस्तु का Measurement accurate और बहुत ही जल्द पता चल जाता है और इसमें किसी भी छोटी से छोटी वस्तु का measurement किया जा सकता है।
Digital vernier caliper-
what is micrometer? micrometer क्या होता है ?
Micrometer क्या होता है ?-
Micrometer जैसे की नाम से ही पता चलता है Micro मतलब अति सूक्ष्म छोटे से भी छोटी चीज को इसके द्वारा मापा जा सकता है। micrometer से हम 0.1mm से 100 गुना कम की माप को भी माप सकते है।
Micrometer का उपयोग :-
माइक्रोमीटर का उपयोग किसी भी small object कि लम्बाई (length) व्यास (diameter) और मोटाई (thickness) को measure करने के लिए उपयोग किया जाता है और यह Nut and Bolt के सिद्धांत पर काम करता है और इसका least count (कम से कम reading को आसानी से माप सकता है)
0.01 mm OR 0.001 cm होता है। circular scale में 100 mm की होती है।
Micrometer (Screw Gauge) Theory :-
अगर हमारे पास कोई भी पतली शीट है तो हम उसकी मोटाई भी निकाल सकते है। किसी पेपर की कितनी मोटाई है यह पता कर सकते है इसके लिए हमें screw gauge की जरुरत पड़ेगी इसे micrometer भी कहते है।
इसका नाम screw gauge क्यों है। gauge मतलब किसी चीज का diameter या वो कितना मोटा है इसको नापना और screw का मतलब हुआ इसकी जो बनावट है screw के जैसी है तो इसका पूरा नाम हुआ screw gauge.
किसी भी object की thickness निकालने के लिए हमें किन किन चीजों की आवश्यकता होगी ?-
पहला screw gauge की जरुरत होगी। दूसरा जिस चीज की हमें thickness निकलना है और तीसरा मीटर स्केल।
माइक्रोमीटर (screw gauge) के स्क्रू को जब clock wise घुमाया जाता है तब यह आगे की तरफ जाता है और जब इसे anti clock wise घुमाया जाता है तब यह पीछे की तरफ जाता है। micrometer में जो चुडिया बनी हुई होती है वो पास पास होती है और इन सभी के बीच का space एक बराबर होता है। इन दो चूडियो के बीच का जो ऊपरी सिरे का जो अंतराल होता है उसे हम इन दोनों के गैप को हम चूड़ी अंतराल कहते है या इसे pitch भी कहते है।
जब हम circular स्केल को पूरा एक चक्कर घुमाते है (clockwise or anti clockwise ) तो यह। 0.5 mm से 1 mm आगे या पीछे की तरफ जायेगी। circular scale में 0 से 100 तक mark बने हुए होते है इसका मतलब इस circular scale पर 100 division होते है।
आमतौर पर मिलीमीटर (mm) में मापा जाता है। एक स्क्रू गेज (screw gauge) की पिच 0.5 मिमी या 1 मिमी हो सकती है। स्क्रू गेज की पिच के according 0.5 mm या 1 mm हो सकता है तब सर्कुलर डिवीजन की संख्या 50 डिवीजन या 100 डिवीजन हो सकती है।
जब हम circular स्केल को पूरा एक चक्कर घुमाते है तो जितना distance liniar scale आगे या पीछे जाती है उसे कहतें है पिच। या कह सकते है चूडियो के बीच की दूरी पिच कहलाती है। हमारे पास जो screw gauge है इसमें दो चूडियो के बीच की दुरी 1mm होती है। circular स्केल को 100 parts में divide किया गया है।
जब हम इसको पूरा एक चक्कर घुमाते है तब यह 1mm आगे या पीछे जाता है। इसका मतलब ये हुआ इसका least काउंट 1 mm का 100 वा हिस्सा या 1 /100 मतलब 0.01 mm होता है।
least count = 1 /100 = 0.01 mm
यदि इसको आधा चक्कर घुमाते है तब यह 0.5 mm आगे या पीछे जाता है। इसका मतलब ये हुआ इसका least काउंट 0.5 mm का 50 वा हिस्सा या 0.5 /50 मतलब 0.01 mm होता है।
least count = 0.5 /50 = 0.01 mm
Micrometer के main components :-
1- Sleeve ( इसके ऊपर main scale होता है )
2- Lock nut (reading लेने से पहले lock nutका use किया जाता है ताकि वह हिले नहीं )
3- Spindle (यह माइक्रोमीटर में right side में लगी हुई होती है और यह left और right की तरफ move करता है )
4- Anvil (यह माइक्रोमीटर में left side में लगी हुई होती है और यह एक जगह fix होती है )
5- Frame (यह माइक्रोमीटर का frame होता है इस frame से सभी components जुड़े होते है )
6- Thimble (यह sleeve के साथ में जुड़ा होता है और इसमें circular scale होता है और circular scale में 50 mm की scale होती है )
7- Ratchet stop ( यह spindle को move करने के काम आता है)
Micrometer का least count कैसे निकाला जाता है?
जब thimble को आधा चक्कर घुमाया जाता है तब spindle 0.5mm आगे जाता है। इसे हम pitch बोलते है। तब circle scale पर division की संख्या 50mm होगी ।
Least count का formula होता है-
Least count = pitch of the micrometer / number of division on circle scale
Least count = 0.5/ 50 = 0.01mm यह micrometer का least count होता है।
जब thimble को पूरा एक चक्कर घुमाया जाता है तब spindle 1mm आगे जाता है तब circle scale पर division की संख्या 100 mm होगी । तब इसका Lest count 0.01 होगा।
Least count = 1/ 100 = 0.01mm होता है।
कम गिनती = 0.5 / 50 या 1/100 = 0.01 mm या 0.001 cm होगी।
माइक्रोमीटर की reading कैसे लेते है ?-
Micrometer की Reading के लिए FORMULA होता है
Dimensions measured = Main scale reading +(Thimble scale reading 🗙 Least count)
हमें Micrometer में किसी भी रीडिंग को Measure करने के लिए इसी Method का उपयोग करना पड़ेगा।
यहाँ पर हम spindle और anvil के बीच एक छोटे से component को रखते है और thimble की मदद से इसे सेट करते है और lock nut की मदद से इसे lock करते हैतब हमें main scale कि reading (5+0.5) यानी की हमारे main reading है 5.5 mm . thimble scale की reading है 28 mm. इस reading को हम formula में सेट करेंगे। Vernier Caliper और micrometer क्या होता है experiment excercise observation
Dimensions measured = main scale reading + (thimble scale reading 🗙 least count)
Dimention measured = 5.5mm +(28mm 🗙 0.01mm)
Dimention measured = 5.5mm+ (0.28mm)
Final Dimention Reading = 5.78 MM ये हमारे component की final reading होगी।
